产品描述

EPX-RZ-01 环氧富锌粉末涂料是我公司开发的专门用于钢铁结构的防腐蚀底漆，它可以与纯聚酯粉末结合使用，能够大大提高聚酯粉末涂料的耐久性和防腐蚀能力。环氧粉末涂料具有非常高的附着力和防腐蚀能力，对钢结构有非常高的保护作用。环氧富锌粉末涂料是在配方中添加大量的金属锌粉颜料，有阴极保护作用，在应用过程中自己先被腐蚀，形成氧化物，即使涂层遭到破坏，锈蚀也不会进一步蔓延，从而保护了钢铁底材，适用于钢结构恶劣腐蚀环境的底涂层，与相应面漆配套使用组成复合防腐层。

EPX-RZ-01 环氧富锌粉末涂料的配方是十分重要的，改性环氧树脂、固化剂、促进剂、锌粉等种类不同，反应活性及防腐蚀特性也有很大区别，我公司有专门的部门负责粉末涂料的开发和试验，该部门的成员都具有多年的涂料、表面处理及防腐方面的经验，具有很强的研发能力。

EPX-RZ-01 环氧富锌粉末涂料是由专业的熔融共混工艺生产的，该工艺所使用的设备都是专门为生产环氧粉末涂料而制造的， 所有这些都为能提供优质的产品创造了条件。首先，将各种原料精确计量，在具有极好的混合效果的混合机里进行混合，然后，把这些混合的物料用熔融挤出机进行充分的熔融混合搅拌，这种专门的挤出机能够提供最好的混炼效果，同时可以避免胶化现象的发生，挤出的料片经过研磨机粉碎成合格的产品，这种专门的磨粉机能够提供一个极好的粒度分布和颗粒形状，同时，通过激光粒度分布仪对产品进行监控，为客户提供满意的产品。

产品特点

◆极佳的附着力；

◆胶化速率与流动速率的极佳平衡，有合适的熔融粘度，不会产生流垂现象；

◆涂层致密，涂层较低的渗透性；

◆有极好的边角覆盖性；

◆极佳的机械性能；

◆极强的防化学腐蚀性能；

◆在苛刻的环境下，具有很长的使用寿命。

富锌环氧粉末涂料性能

项 目	项 目	技术指标
颜色	目测	灰色
化学成分		环氧树脂、锌等
密度 g/cm3	GB/T 4472-198	1.8～3.3
不挥发物含量 %	GB/T 6554-2003	≥99.4
粒度分布	激光粒度分布仪  GB/T 6554-2003	D(4,3) 35～45μm 150μm筛余物≤3.0 250μm筛余物≤0.2
储存期 (在产品原包装中) ≤35℃		12月
胶化时间(200℃)	GB/T 6554-2003	30～100 s
固化时间 min 180℃  200℃	SY/T 0315-2005 附录A	8-15min 3-8min

富锌环氧粉末涂层性能

项 目		试验方法	性能指标
外 观		目测	平整，色泽均匀
厚 度	底 层	GB/T 6554-2003	50~80μm
	面 层		50~80μm
附 着 力		GB/T 9286-1988	0级
抗冲击性能		GB/T 1732-1993	50kgcm
弯曲试验		GB/T6742-1986	1mm
杯突试验		GB/T 9753-1988	6mm
盐雾试验		GB/T 1771-1991	2000h涂层无变化
人工加速老化		GB/T 1865-88	1000h

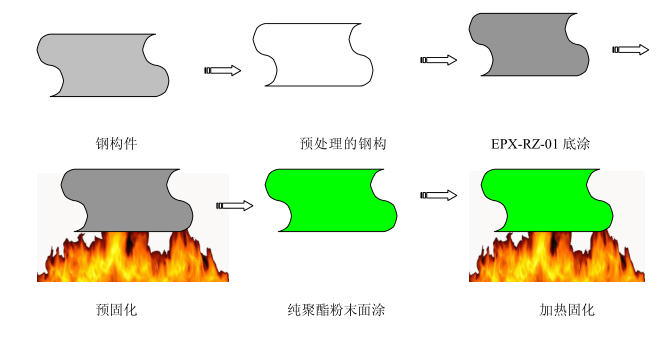

涂装应用

1．钢构件采用磷化处理或喷砂处理，如果是磷化处理，请按照磷化液厂家提供的工艺参数进行；如果是喷砂处理，在处理之前必须采用适当的方法将钢构件外表面的油、油脂及任何其它杂质清除干净，表面喷（抛）射除锈应达到 GB/T 8923-1988《涂装前钢材表面锈蚀等级和除锈等级》中规定的 Sa 2 1/2 级。

2．喷（抛）射除锈后，应将钢构件外表面残留的锈粉微尘清除干净，钢构件表面预处理后 8h 内应进行喷涂，当出现返锈或表面污染时，必须重新进行表面处理。

3．采用高压静电喷涂的方式，涂装 EPX-RZ-01 环氧富锌粉末涂料，电压在 50~70KV 之间，涂层厚度在 50~80μm 之间，进入加热炉进行预固化，建议条件 200℃/2min 或

180℃/3min，必须保持环氧富锌粉末涂料底涂在胶化状态，否则容易出现分层现象。

4．在钢构件冷却至室温或具有一定的温度时，采用高压静电喷涂的方式，喷涂纯聚酯粉末涂料，电压在 40~80KV 之间，涂层厚度在 50~80μm 之间，进入加热炉进行固化，建议条件 200℃/10min 或 180℃/15min。

5．检查涂层质量，合格后打包放行。

包装、储存及运输

本产品非易燃易爆品，采用纸箱包装，净重25kg，纸箱内衬双层聚乙烯塑料袋，在运输中应避免阳光直射，在夏季温度过高时，应采取适当降温措施，产品应储存在阴凉、通风、干燥的场所，环境温度低于35℃，储存稳定期12个月，产品在储存期满后，须重新进行检验，如果各项性能符合规定要求，产品可以继续使用。

返回：首页 - 产品展示
